開關電源簡析

1. 開關電源的定義:

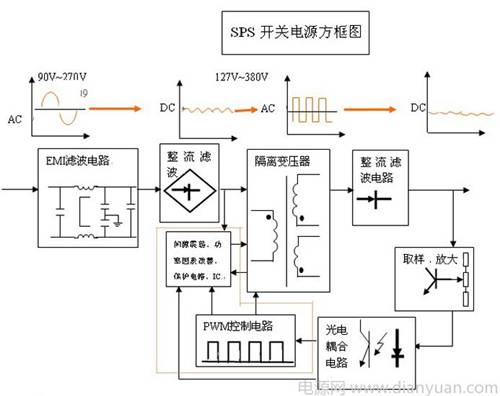

輸入交流電壓AC)經由整流濾波以后可獲得一高壓的直流電壓(DC=1.4AC),此電壓接入交換元件當做開關使用在20KHZ~100KHZ的(de)高頻狀態。這時直(zhi)流高壓(ya)會被切割成高頻的(de)方(fang)波(bo)信號,這個(ge)方(fang)波(bo)信號經由功率隔離變壓(ya)器,在二次側(ce)可(ke)以(yi)獲得(de)事(shi)先所設定的(de)電壓(ya)值,然(ran)后(hou)再(zai)經由整流與濾波(bo)就可(ke)以(yi)獲得(de)所需的(de)直(zhi)流輸出電壓(ya)。開關電源的(de)方(fang)框圖(tu)如下:

2.開關電源的分(fen)類:

開關電源按照輸入電壓與輸出電壓的類型可以分為四類,即DC-DCAC-DCDC-ACAC-AC。其中DC-ACAC-AC在實際應用中很少見到,本文敘述從略。

2.1 DC/DC變換 是將固定的直流電壓變換成可變的直流電壓,也稱為直流斬波。斬波器的工作方式有兩種,一是脈寬調制方式Ts不變,改變ton(通用),二是頻率調制方式,ton不變,改變Ts(易產生干擾)。其具體的電路(lu)由以下幾類:

1 Buck電路――降壓斬波器,其輸出平均電壓Uo小于輸入電壓Ui,極性相同。

2 Boost電路――升(sheng)壓(ya)斬波器,其輸出平均電壓Uo大于輸入電壓Ui,極性相同。

3 Buck-Boost電路――降壓或升壓斬波器,其輸出平均電壓Uo大于或小于輸入電壓Ui,極(ji)性相反,電感傳輸(shu)。

4 Cuk電路――降壓或升壓斬波器,其輸出平均電壓Uo 大于或小于輸入電壓UI,極性相反,電容傳輸。

2.2 AC/DC變換

AC/DC變換是將交流變換為直流,其功率流向可以是雙向的,功率流由電源流向負載的稱為整流,功率流由負載返回電源的稱為有源逆變AC/DC變換器輸入為50/60Hz的交流電,因必須經整流、濾波,因此體積相對較大的濾波電容器是必不可少的,同時因遇到安全標準(如ULCCEE等)及EMC指令的限制(如IECFCCCSA),交流輸入側必須加EMC濾波及使用符合安全標準的元件,這樣就限制AC/DC電源體積的小型化,另外,由于內部的高頻、高壓、大電流(liu)開關動作,使得解決EMC電磁兼容問題難度加大,也就對內部高密度安裝電路設計提出了很高的要求,由于同樣的原因,高電壓、大電流開關使得電源工作消耗增大,限制了AC/DC變換器(qi)模塊化的進程,因(yin)此必須采用電源系(xi)統優(you)化設計方法(fa)才能使其工(gong)作(zuo)效率(lv)達到一定的滿意(yi)程度。

2.3 DC/AC變換;

2.4 AC/AC變換。

3.常用(yong)的拓撲結構(gou):

3.1 單端反激變換器

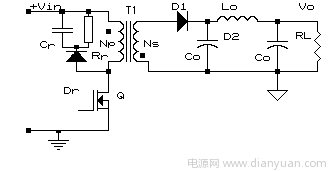

3.1.1、電路拓撲圖

3.1.2、電路原理

其變壓器T1起隔離和傳遞儲存能量的作用,即在開關管Q開通時Np儲存能量,開關管Q關斷時NpNs釋放能量。在輸出端要加由電感器Lo和兩Co電容組成一個低通濾波器,變壓器初級需有CrRrDr組成的RCD漏感尖峰吸收電路。輸出回路需有一個整流二極管D1。由于其變壓器使用有氣隙的磁芯,故其銅損較大,變壓器溫相對較高。并且其輸出的紋波電壓比較大。但其優點就是電路結構簡單,適用于200W以(yi)下的電源且(qie)多路輸出交調特性相對較好(hao)。

3.2 雙管(guan)反激變換器

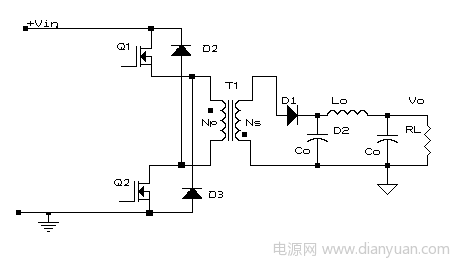

3.2.1、電路拓撲圖

3.2.2、電路原理

其變壓器T1起隔離和傳遞儲存能量的作用,即在開關管Q1Q2開通時Np儲存能量,開關管Q1Q2關斷時NpNs釋放能量,同時Np的漏感將通過D2D3返回給輸入,可省去RCD漏感尖峰吸收電路。在輸出端要加由電感器Lo和兩Co電容組成一個低通濾波器。輸出回路需有一個整流二極管D1(最好使用恢(hui)復時間快的(de)整(zheng)流(liu)管(guan))。

3.2.3、工作特點

a、在任何工作條件下,為使兩個調整管所承受的電壓不會超過Vs+Vd (Vs:輸入電壓;Vd:D2D3的正向壓降,)D2D3必須是(shi)快恢(hui)復管(當然用超(chao)快恢(hui)復管更(geng)好)。

b、在反激開始時,儲存在原邊Np的漏電感的能量會經D2D3反饋回輸入,系(xi)統能量損失會(hui)小,效率高。

c、在與單端反激變換器相比,無需RCD吸收電(dian)路;功(gong)率器件可選(xuan)擇較低的耐壓值;功(gong)率等級也(ye)會很大(da)。

d、在輕載時,如果在開通周期儲存在變壓器的原邊繞組顯得過多的能量,那么在關斷周期會將過多(duo)的(de)能量能量反饋到輸入(ru)。

3.3 單端正激變換器

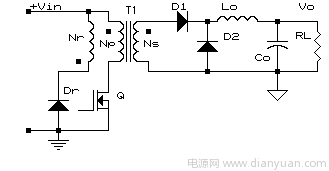

3.3.1電路拓撲圖

3.3.2、電路原理

其變壓器T1起隔離和變壓的作用,在輸出端要加一個電感器Lo(續流電感)起能量的儲存及傳遞作用,變壓器初級需有復位繞組Nr(此點上我對一些參考書籍存疑,當然有是最好,實際應用中考慮到變壓器腳位的問題)。在實際使用中,我也發現此繞組也用RCD吸收電路取代亦可,如果芯片的輔助電源反激供給則也可削去調整管的部分峰值電壓(相當一部份復位繞組)。輸出回路需有一個整流二(er)極管D1和一個續流二極管D2。由于其(qi)(qi)變(bian)壓器使(shi)用無(wu)氣隙的磁芯(xin),故其(qi)(qi)銅損較(jiao)(jiao)小,變(bian)壓器溫升較(jiao)(jiao)低。并(bing)且其(qi)(qi)輸出的紋波(bo)電壓較(jiao)(jiao)小。

3.4 雙管正激變換器

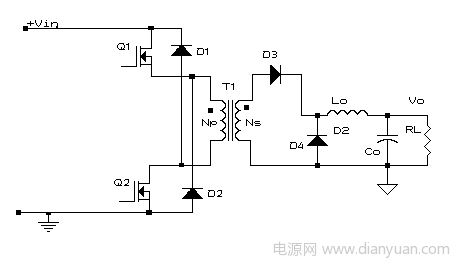

3.4.1、電路拓撲圖

3.4.2、電路原理

其變壓器T1起隔離和變壓的作用,在輸出端要加一個電感器Lo(續流電感)起能量的儲存及傳遞作用,變壓器初級無需再有復位繞組,因為D1D2的導通限制了兩個調整管關斷時所承受的電壓。輸出回路需有一個整流二極管D3和一個續流二極管D4(其中D3D4均最好選用恢復時間快的整流管)。輸出濾波電容Co應選擇低ESR(等效電阻)大容量,有利于(yu)降低紋波(bo)電壓(ya)(當然(ran)這對于(yu)其它(ta)拓(tuo)撲結構(gou)的也(ye)是這樣要求)。

3.4.3、工作特點

a 在任何工作條件下,為使兩個調整管所承受的電壓不會超過Vs+Vd (Vs:輸入電壓;Vd:D1D2的正向壓降,)D1D2必須是快恢復管

b 在與單端正激變換器相比,無需復位電路,有利于簡化電路和變壓器設計;功率器件可選擇較低的耐壓值;功率等級也會很大,據我所知現在很多大功率等級的通信電源及電力操作電(dian)源都選用了這種電(dian)路。

c、兩個(ge)調(diao)整(zheng)管工(gong)作狀態(tai)一致,同(tong)時處(chu)通態(tai)或斷態(tai)。我個(ge)人建(jian)議在大功率等級電源中選用此(ci)種電路,主要(yao)是調(diao)整(zheng)管好選。

3.5 推挽式(shi)變換器

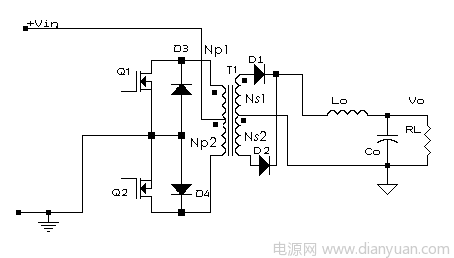

3.5.1、電路拓撲圖

3.5.2、電路原理

其變壓器T1起隔離和傳遞能量的作用。在開關管Q1開通時,變壓器T1Np1繞組工作并耦合到付邊Ns1繞組,開關管Q關斷時NpNs釋放能量;反之亦然。在輸出端由續流電感器LoD1D2付邊整流電路。開關管兩端應加一RC組成的開關管關斷時所產(chan)生的尖峰(feng)吸收電路。

3.5.3、工作特點

a、在任何工作條件下,調整管都承受的兩倍的輸入電壓。所以此電路多用于大功率等級的DC/DC電(dian)源中,這樣才有(you)利于選材料。

b、兩個調整管都是相互交替打開的,所以兩組驅動波形相位差要大于180°(一般書上說差等于180°),因(yin)為要(yao)存在(zai)一定死區時間(jian)。

3.6 半橋變換(huan)器

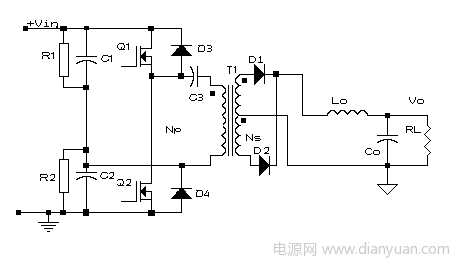

3.6.1、電路拓撲圖

3.6.2、電路原理

其變壓器T1起隔離和傳遞能量的作用。開關管Q1導通時,Np繞組上承受一半的輸入電壓,付邊繞組電壓使D1導通;反之亦然。輸出回路D1D2LoCo共(gong)同組(zu)成了整流(liu)濾波電路。

此電路減小了原邊調整管的電壓應力,所以是目前比較成熟和常見的電路;如PC Power 70%以上、電子鎮流器60%都使用此電路。

3.7 全橋(qiao)變換器(qi)

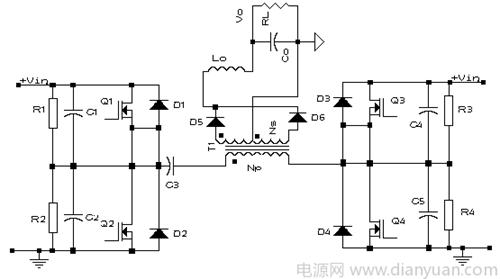

3.7.1、電路拓撲圖

3.7.2、電路原理

此電路(lu)多(duo)用于大功率等級電源(yuan)中,目(mu)前國內(nei)許(xu)多(duo)研究機構都(dou)在此電路(lu)是做改造(zao),但(dan)對于多(duo)數的電源(yuan)生產廠商來說(shuo)此電路(lu)成(cheng)熟的產品市場(chang)占(zhan)有率很低,自身設計投入開發成(cheng)本會很高。
