充放電均衡管理系統
48V鐵鋰電池組智能均衡模塊
- 適合電池種類: 16串磷酸鐵鋰電池組
- 適合電池容量: 100~400Ah
- 模塊最大充電均衡電流: 16 X 20A
- 模塊最大放電均衡電流: 16 X 20A
- 單體模塊DCDC變換效率: 85%
- 電芯溫度檢測: 16通道NTC獨立采樣
- 過充、過放電壓電流閥置設置: 可通過后臺軟件設定
- 電池組充放電固態繼電器額定電流: 120A
- 遠程客戶端通信方式: 4G或WLAN無線傳輸
- 客戶端開放功能: 實時傳輸當前系統內各電芯的有效容量、工作狀體,查閱歷史工作日志;可遠程接通或切斷負載開關

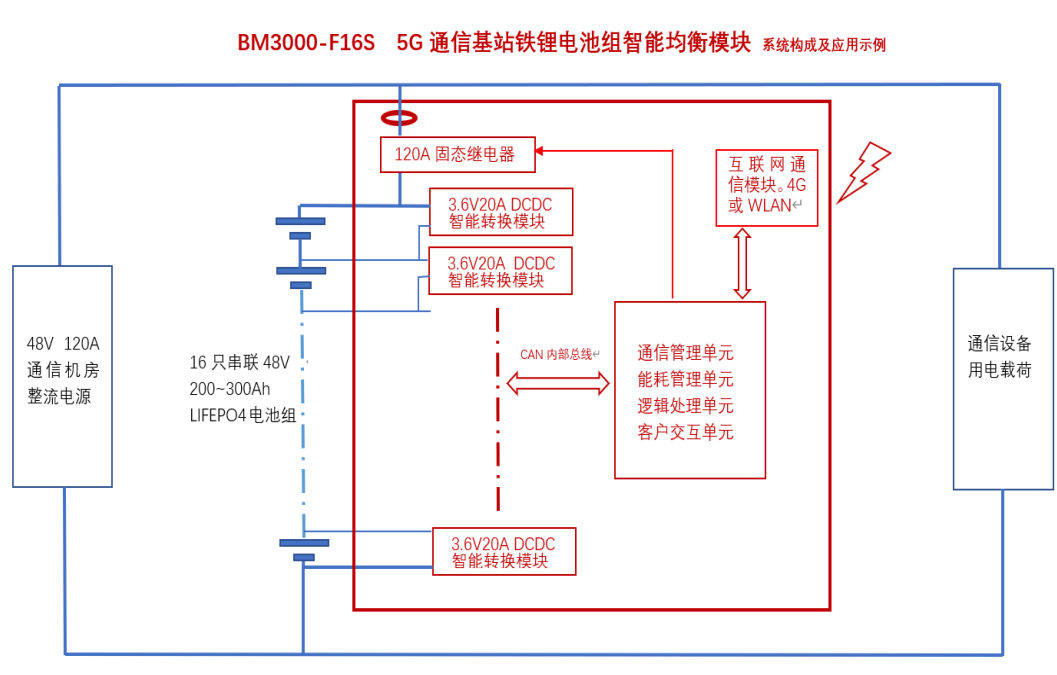

設計原理:
* BM3000系統與傳統的被動式設計方案不同,主要是針對充電和放電不同的工作模式采用不同的主動式均衡策略:
* 充電時采用先整體大電流主充,當系統中任何一個單體電池電壓達到充電保護上限時,切斷主充,轉入用高效內置DCDC模塊給每個單體電芯進行單獨均衡充電,傳統的電池BMS只是切斷主充,就停止了。這樣既可以快速把電池組能量補起來,又可以對每一節電芯獨立均衡充滿。
* 放電(dian)(dian)時采用“劫富濟(ji)貧”的(de)策略,從整(zheng)組電(dian)(dian)池(chi)中抽取小(xiao)部分能(neng)量(liang),通過(guo)高效DCDC模塊(kuai),注入到容量(liang)較低的(de)單(dan)體電(dian)(dian)芯,可以理解為(wei)讓容量(liang)大(da)(da)的(de)電(dian)(dian)池(chi)出(chu)力相對(dui)大(da)(da)些,容量(liang)小(xiao)的(de)電(dian)(dian)池(chi)出(chu)力相對(dui)小(xiao)些,實現整(zheng)組電(dian)(dian)池(chi)的(de)最大(da)(da)放電(dian)(dian)潛能(neng),既(ji)可以延長放電(dian)(dian)時間,又不會對(dui)任何一節電(dian)(dian)芯過(guo)放電(dian)(dian)。
BM3000系統的主要功能:
* BM3000 48V鐵鋰電池組智能均衡系統是專門給5G基站16串48V 200AH磷酸鐵鋰電池組配套服務的。
* 采用本系統可以讓電池組里的每個電池單元都處于最佳的能量均衡狀態, 不論該單體與其他單體的電壓或容量是否一致,本系統都可以讓每一個單體處于最佳的充、放電狀態,既可以確保每個單體都不過充過放,可以讓每個單體的能量都能發揮作用。
* BM3000采用一體化結構設計,安裝使用非常簡單,支持互聯網云端遠程后臺管理、電池狀態信息采集、充放電參數遠程設定等多種功能。
* 對于新電池組,BM3000可以從開始就保護每節電芯不過充過放,顯著提升電池的使用壽命,可以使整組電池都達到6年以上的使用壽命。
* 對于電池(chi)組(zu)各(ge)單體一致(zhi)性不太(tai)好的應(ying)用場合,比如從電動車轉(zhuan)退下來的梯(ti)次電池(chi)組(zu)合成(cheng)的儲能(neng)電池(chi)組(zu),BM3000可以發揮出(chu)色的均衡(heng)管理(li)效果。
