模塊電源怎樣才能實現寬電壓輸出?
模塊電源在實際應用中,往往需要根據實際情況調整輸出電壓,以滿足使用要求。介紹調壓功能,要從Trim引腳和Sense引腳講起。
Trim引腳用來調整輸出電壓,調壓范圍一般為±20%,需要外接對應調壓電阻;Sense功能與Trim功能稍有不同,主要用于電壓微調,調整范圍一般小于5%,不需要外接電阻,只需增加Sense接線。
這兩個功能主要使用于如下場景:
1.客戶應用與模塊出廠時的默認輸出電壓不同,就需要客戶使用Trim引腳自行調節,這樣一個模塊就有更寬輸出電壓范圍,滿足更多場景應用。
2.功率(lv)較大及輸出(chu)電流較大的(de)電源,若輸出(chu)端(duan)帶有較長的(de)引線(xian),則(ze)會在供(gong)(gong)電線(xian)上產生一定(ding)壓降,就需要(yao)接(jie)Sense線(xian)進行微調電壓,保證末端(duan)供(gong)(gong)電電壓達(da)到要(yao)求。

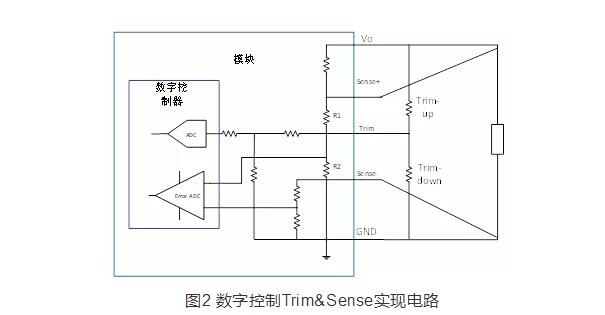

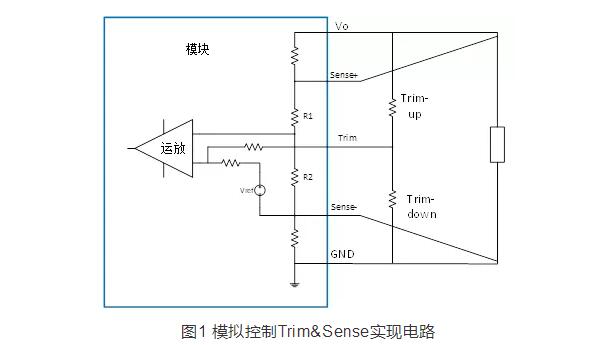

如下為(wei)適用于(yu)模擬(ni)電(dian)源與(yu)數字電(dian)源的兩(liang)種典(dian)型Trim和(he)Sense功能電(dian)路:
