電源適配器的部件名稱及功能!
電源適配器的部件名稱及功能!

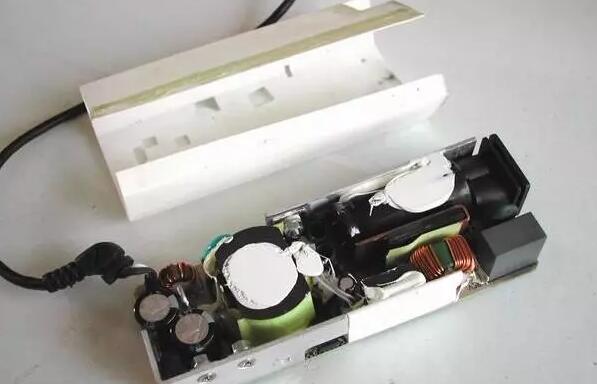

1:壓(ya)(ya)敏(min)電(dian)阻,其(qi)功能是當外界電(dian)壓(ya)(ya)過(guo)高時,壓(ya)(ya)敏(min)電(dian)阻阻值迅速(su)變得很小,與壓(ya)(ya)敏(min)電(dian)阻串聯的保(bao)(bao)險絲被熔斷,從而保(bao)(bao)護(hu)其(qi)它電(dian)路不被燒(shao)壞。
2:保(bao)險絲,規格(ge)為2.5A/250V,當電路中的電流過大時,保(bao)險絲會熔斷以保(bao)護(hu)其它元件(jian)。
3:電(dian)感(gan)線圈(又稱扼流圈),主(zhu)要功能是降低電(dian)磁干擾。
4:整(zheng)流(liu)橋,規格為D3SB,作用是(shi)把220V交流(liu)電變為直流(liu)電。
5:濾波電容,規(gui)格為180uF/400V,作用是濾除直流電中(zhong)的(de)交流紋波,使電路工作更可靠。
6:運放IC(集成電路(lu)),保(bao)護電路(lu)、電壓調(diao)節(jie)的重(zhong)要組成部分。
7:溫(wen)(wen)度探頭,用(yong)于探測電源適配(pei)器(qi)的內部溫(wen)(wen)度,當溫(wen)(wen)度高于某一(yi)設定值(zhi)時(不 同品牌的電源適配(pei)器(qi),其設定的溫(wen)(wen)度閥(fa)值(zhi)略有不同),保(bao)護電路會(hui)切斷適配(pei)器(qi)的電壓(ya)輸(shu)出(chu),從(cong)而保(bao)護適配(pei)器(qi)不受損壞(huai)。
8:大功(gong)率開(kai)(kai)(kai)(kai)關管,是開(kai)(kai)(kai)(kai)關電(dian)源中(zhong)的核心元件之一(yi)(yi)(yi),開(kai)(kai)(kai)(kai)關電(dian)源能(neng)“一(yi)(yi)(yi)開(kai)(kai)(kai)(kai)一(yi)(yi)(yi)關”地工作,開(kai)(kai)(kai)(kai)關管功(gong)不可沒。
9:開關變壓(ya)器,開關電源(yuan)中的核心元件之一。
10:次級整(zheng)流(liu)管,功能(neng)是(shi)(shi)把低(di)壓交流(liu)電(dian)變為低(di)壓直流(liu)電(dian)。在IBM的電(dian)源適配器中(zhong),整(zheng)流(liu)管往往是(shi)(shi)由兩個大(da)功率并聯工作(zuo)的,以獲得較大(da)的電(dian)流(liu)輸(shu)出。
11:次級(ji)濾波(bo)(bo)電(dian)(dian)容,規(gui)格為820uF/25V,共有兩個,起濾除低壓(ya)直流電(dian)(dian)中(zhong)的紋(wen)波(bo)(bo)的作用。除上述元(yuan)件外,電(dian)(dian)路板上還(huan)有可調(diao)電(dian)(dian)位器 及其(qi)它阻容元(yuan)件。
