集成了充電器和智能電源的選擇器

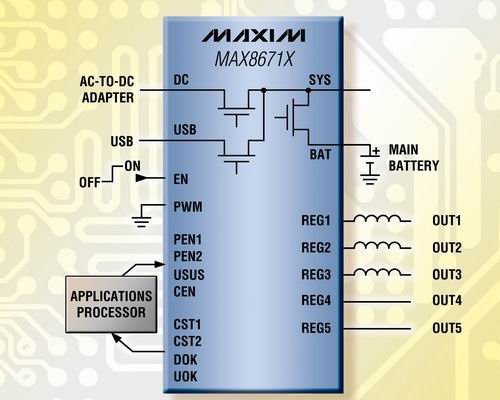

Maxim推出MAX8671X 高度集成的電源管理IC (PMIC)。該器件可提供單節鋰離子(Li+)/鋰聚合物(Li-Poly)充電器,內置專有的Smart Power Selector?電路可實現系統(tong)內電源的無縫分(fen)配。為降低BOM成本,MAX8671X集成三路2MHz、降壓型DC-DC轉換器(qi)(qi)以及(ji)兩路低靜態電流(liu)線性穩(wen)壓器(qi)(qi),可提(ti)供五路穩(wen)定(ding)的輸出電壓。該PMIC作(zuo)為一(yi)款(kuan)電池供電設備的完(wan)整電源管理方(fang)案,對于智能手機(ji)、PDA、便(bian)攜(xie)式媒(mei)體播放(fang)器(qi)(qi)/MP3播放(fang)器(qi)(qi)、GPS導航設備、數碼相(xiang)機(ji)/攝相(xiang)機(ji)以及(ji)其他便(bian)攜(xie)式手持設備非常理想(xiang)。
MAX8671X的智能電源選擇器電路可在USB/交流適配器電源、電池以及系統負載之間實現電源的高效分配。當連接外部電源時,智能電源選擇器使系統可以工作在沒有接入電池或連接深度放電電池的條件下。器件自動從電池切換系統負載,充分利用有限的USB或適配器電源,同時使用沒有被系統用到的那部分輸入電源為電池充電。MAX8671X具有16V容限和雙電源輸入(USB和交流至直流),可支持具有雙電源或單電源連接器的終端產品。器件在片上集成了全部必須的電源開關和電流檢測電路―無需外部MOSFET。智能電源選擇器還可提供過熱限制電路,可降低充電速率以防止充電器過熱。
MAX8671X采用熱增強型、節省空間(jian)的、 5mm x 5mm、40引腳(jiao)TQFN封(feng)裝,規定工作(zuo)在-40°C至+85°C擴展級溫度范(fan)圍(wei)內。芯片起(qi)價為$2.95 (1000片起(qi),美國離岸價)。現備有評估板,可加速設計(ji)進(jin)程。
