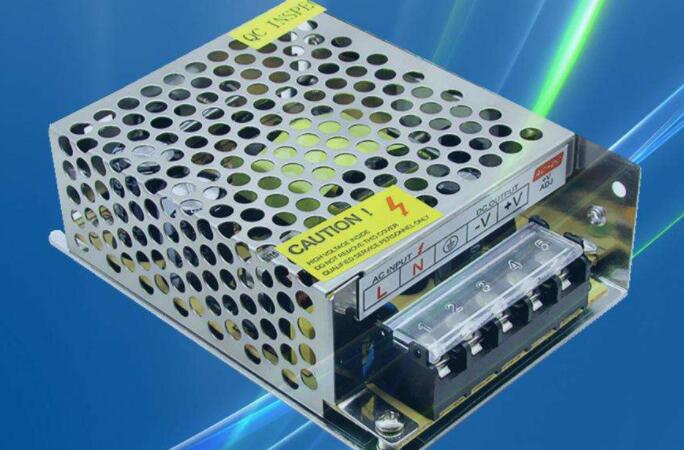

開關電源發(fa)展至今，外圍電(dian)路已經相(xiang)當簡(jian)潔，特別是DC-DC電(dian)源系統，通常僅由芯片、電(dian)感、肖特基、電(dian)容、電(dian)阻等幾個器件構成(cheng)，呈現出(chu)一副簡(jian)單易(yi)用的(de)樣(yang)子。但(dan)是很多(duo)工程師在(zai)實際應用時或(huo)多(duo)或(huo)少吃(chi)過(guo)虧(kui)，明明按照原廠提供的(de)電(dian)路去制(zhi)作產品，卻(que)會出(chu)現各(ge)種各(ge)樣(yang)的(de)問題，如系統不(bu)能正常帶載(zai)大(da)電(dian)流(liu)、電(dian)感有(you)(you)噪聲(sheng)、輸出(chu)電(dian)壓(ya)不(bu)穩(wen)或(huo)波紋過(guo)大(da)、產品已經量產但(dan)在(zai)運行(xing)一段(duan)時間(jian)后出(chu)現不(bu)良。通常情況(kuang)下，以上不(bu)良現象均是由于前期在(zai)繪(hui)制(zhi)PCB板時，沒(mei)有(you)(you)按照開關電(dian)源布線規(gui)則來執行(xing)造成(cheng)。

　　當設計產品時，風險最低且最優的辦法是直接將DEMO板上的電路走線直接拷貝到自己的產品中，但現實操作中由于種種原因這種做法不可行，需要工程師重新擺放元器件位置，重新進行布線。
　　1.輸入端電容與肖特基擺放
　　對于開關電源來說，輸入端通常采用電解電容與陶瓷電容組合使用（主要是經濟實惠），電容具有儲能與濾波作用，電解電容給芯片提供瞬態電流，確保輸入端電壓不出現較大波動，陶瓷電容用來濾除輸入端高頻毛刺電壓，給芯片內部邏輯電路提供純凈電源。因此在布局過程中，擺放好IC的位置后，就應該確定陶瓷電容的位置，使陶瓷電容靠近芯片的VIN與GND引腳；并且注意避免通過過孔進行連接，因為過孔會產生寄生電感，嚴重影響陶瓷電容濾波效果。對于降壓電源來說，輸入端電流為不連續電流，根據公式V=L*didt可知，變化的電流會在寄生電感上產生毛刺電壓，若處理不好，此毛刺電壓會影響系統穩定性，并導致IC失效。在使用條件不變的情況下，di/dt基本不會變化，只好通過降低開關電流回路上的寄生電感來降低此毛刺電壓。要降低寄生電感，就要降低電流回路長度，縮短開關電流回路長度的方法是，將輸入端電解電容靠近芯片的VIN和肖特基的陽極，芯片的SW引腳靠近肖特基的陰極。這樣最大限度的降低其寄生電感，減少毛刺電壓，提高系統穩定性，并可以降低輻射EMI。
　　2.電感與輸出電容的擺放
　　為減少系統回路上噪聲和電磁輻射，不僅要減少開關電流回路長度，還要縮短大電流回路，并且大電流走線要采用敷銅處理，敷銅不要有銳角，盡量少打彎，盡量不換層，若走線必須得換層處理，需要適當增加過孔數量，這樣可以減少過孔帶來的寄生電感。可以將電感靠近芯片SW，輸出電容靠近電感和肖特基陽極。若輸出電容位置不當，會導致輸出電壓不穩。
　　3.反饋電阻擺放及走線
　　系統回路中反饋走線也很重要，FB引腳負責調整，穩定輸出電壓，CS引腳負責調整，穩定輸出電流，為防止反饋引腳撿取到電路上噪聲，應盡可能減小FB與CS引腳節點。針對FB節點，需要讓分壓電阻靠近芯片的FB與GND引腳，針對CS節點，可以在靠近芯片CS引腳處串聯1K電阻，濾除干擾；并且反饋走線要遠離電感，肖特基，SW等開關節點，同時用GND走線包圍最佳。
　　補充：
　　部分工程(cheng)師在(zai)制作產品時，為節(jie)(jie)約成本(ben)，會使用單層走線(xian)來繪制PCB文件。單面(mian)板雖然可以節(jie)(jie)約PCB成本(ben)，但(dan)是(shi)不(bu)利于PCB布線(xian)，造成大電(dian)流走線(xian)回(hui)路變長(chang)；且同樣長(chang)度的(de)走線(xian)，在(zai)單面(mian)板上(shang)比在(zai)雙面(mian)板上(shang)產生(sheng)(sheng)的(de)寄生(sheng)(sheng)電(dian)感(gan)大10倍以上(shang)。寄生(sheng)(sheng)電(dian)感(gan)過大，產生(sheng)(sheng)的(de)毛(mao)刺電(dian)壓嚴重影響(xiang)系統(tong)性(xing)能，影響(xiang)系統(tong)壽(shou)命。建議使用雙面(mian)板繪制PCB文件，并適當增加過孔數(shu)量，減少過孔的(de)寄生(sheng)(sheng)參數(shu)。
