5種經典的開關電源適配器!

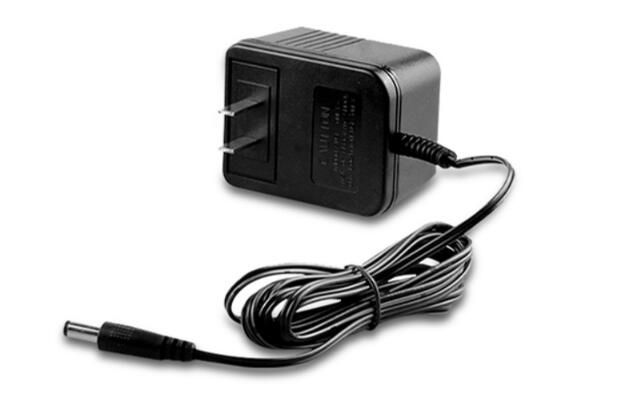

  電源適配器是生(sheng)活中常見的電(dian)(dian)器(qi)配件(jian),但大部分人對于(yu)電(dian)(dian)源適配器(qi)的結構并不十分清楚(chu)。今天讓我們(men)來(lai)看(kan)看(kan)五種(zhong)經典開關(guan)電(dian)(dian)源結構的優缺(que)點。

5種經典的開關電源適配器!

  1、單端正激式

  單端:單向驅動脈沖變壓器通過(guo)開(kai)關(guan)裝置。

  正向:脈沖變壓器(qi)一(yi)次側(ce)和二次側(ce)之間(jian)的(de)相位(wei)關(guan)系,以(yi)確保當開關(guan)打開時(shi),脈沖變壓器(qi)的(de)主側(ce)被(bei)驅動(dong),變壓器(qi)的(de)側(ce)有效(xiao)負載被(bei)驅動(dong)。

  最大的(de)問題(ti)是在(zai)開關電路中的(de)t截止狀(zhuang)態(tai)交替(ti)地操作(zuo)。當開關斷開時(shi),所述脈沖變壓器處于“空”的(de)狀(zhuang)態(tai),在(zai)這種狀(zhuang)態(tai)下(xia),在(zai)下(xia)一周期中累積的(de)存儲磁能,直到電感飽和,開關裝(zhuang)置會(hui)燃燒。由復位(wei)電路d3和N3組(zu)成圖磁通量提供了多余(yu)的(de)磁能信道的(de)釋放。

  2、單端反激式

  與(yu)正反饋電(dian)(dian)(dian)路(lu)相反,脈(mo)沖(chong)變(bian)(bian)(bian)壓(ya)器(qi)的原始/付費相位(wei)關系確保(bao)當開(kai)(kai)關接通且脈(mo)沖(chong)變(bian)(bian)(bian)壓(ya)器(qi)的主側(ce)被驅(qu)動(dong)時,變(bian)(bian)(bian)壓(ya)器(qi)的支路(lu)不(bu)(bu)向負載供(gong)電(dian)(dian)(dian),即原始/付費側(ce)交錯打開(kai)(kai)/關閉。脈(mo)沖(chong)變(bian)(bian)(bian)壓(ya)器(qi)的磁能積(ji)累問題很容易解決,但由于變(bian)(bian)(bian)壓(ya)器(qi)漏(lou)感的存在,一次側(ce)會(hui)形(xing)成(cheng)電(dian)(dian)(dian)壓(ya)尖峰(feng),開(kai)(kai)關器(qi)件會(hui)被擊穿。需(xu)要建(jian)立(li)一個由d3和(he)(he)n3組成(cheng)的電(dian)(dian)(dian)路(lu)和(he)(he)一個電(dian)(dian)(dian)壓(ya)鉗(qian)位(wei)電(dian)(dian)(dian)路(lu)。從(cong)電(dian)(dian)(dian)路(lu)原理圖(tu)上看,反激和(he)(he)正相位(wei)非常相似。變(bian)(bian)(bian)壓(ya)器(qi)的表(biao)面名稱相同,但電(dian)(dian)(dian)路(lu)的工作方式不(bu)(bu)同,d3和(he)(he)n3的作用(yong)也不(bu)(bu)同。

  3、Push-Pull(中央泵變壓器)

  該電(dian)路結(jie)構具(ju)有對(dui)(dui)稱結(jie)構、脈沖變壓器(qi)(qi)主側兩個(ge)(ge)對(dui)(dui)稱線(xian)圈、兩個(ge)(ge)開關對(dui)(dui)稱連接和(he)旋轉中(zhong)斷(duan)等特點(dian)。它的工(gong)(gong)作(zuo)過程(cheng)類(lei)似于線(xian)性放(fang)大電(dian)路中(zhong)B類(lei)推挽功率放(fang)大器(qi)(qi)的工(gong)(gong)作(zuo)過程(cheng)。

  它的(de)(de)主要(yao)優點是:高(gao)頻變(bian)壓(ya)器磁(ci)芯利用率(lv)(相(xiang)對于(yu)單端電(dian)(dian)(dian)路),高(gao)電(dian)(dian)(dian)源電(dian)(dian)(dian)壓(ya),輸出功(gong)率(lv),低基(ji)二(er),簡(jian)單的(de)(de)驅動(dong)電(dian)(dian)(dian)路(與后述的(de)(de)半橋電(dian)(dian)(dian)路相(xiang)比)。

  主要缺點(dian):低繞組變壓器的開(kai)關需要承受相當高的電(dian)壓(至少(shao)是電(dian)源(yuan)電(dian)壓的兩倍(bei))。

  4、全橋式

  該電路結構的(de)特點是將四個相同的(de)開關連接到橋結構上,驅動脈沖變壓器(qi)的(de)主側。

  在圖(tu)中,T1,T4是(shi)由(you)同一(yi)組信號驅(qu)動的一(yi)對(dui),T2,T3是(shi)另(ling)一(yi)對(dui),由(you)另(ling)一(yi)組信號驅(qu)動,以(yi)及傳導/關(guan)(guan)閉結束。兩(liang)對(dui)開關(guan)(guan)輪循環/斷開,在變壓器原線圈中形成正負交變脈沖電流。

  主(zhu)要優點:與推挽(wan)式結構相比,初級繞組減(jian)少(shao)一(yi)半(ban),壓力開關被減(jian)半(ban)。

  主要缺點:開關量大,參(can)數一致性好,驅動電(dian)(dian)路(lu)(lu)復雜,難(nan)以實現同(tong)步。這種電(dian)(dian)路(lu)(lu)結構(gou)通常用于(yu)功(gong)(gong)率(lv)大于(yu)1kw的超高功(gong)(gong)率(lv)開關電(dian)(dian)源電(dian)(dian)路(lu)(lu)中(zhong)。

  5、半橋式

  電路(lu)的(de)結構(gou)與(yu)全(quan)橋相似,只是(shi)兩個開(kai)關管(t3,t4)被兩個等效的(de)大電容c1,c2所取代(dai)。

  主要優(you)點:存(cun)在一定的(de)(de)反(fan)不(bu)平衡,滿足電(dian)路對稱性要求的(de)(de)能力不(bu)是(shi)關(guan)鍵,大功率的(de)(de)自適(shi)應范圍(wei)從幾十瓦(wa)到千瓦(wa),較(jiao)低的(de)(de)開關(guan)電(dian)壓要求,電(dian)路的(de)(de)成本低于全橋電(dian)路。該DC轉(zhuan)換器電(dian)路通(tong)常用(yong)于各種未調節的(de)(de)輸出,例如電(dian)子熒(ying)光燈驅(qu)動(dong)電(dian)路。
