表面上鋰電池已經占據整個便攜世界，但NiMH電池并沒有被完全遺棄。令人吃驚的是，盡管單位重量的能量仍然有較大差距，但其單位體積的能量僅比理電池低大約15%。NiMH電池的最大缺點是自放電率較高，混合型NiMH電池在很大程度解決了這一問題，例如SANYOEneloop電池，靜態下一年之后仍然能夠保留85%的電量。NiMH電池的吸引力在于成本低、安全性高、用戶更換方便等，至少標準電池具備這些優勢。 圖1所示便攜設備由一節AA型NiMH電池供電，利用USB充電。充電器開關頻率大約為150kHz，電池充電電流為1.1A (典型AA型NiMH電池在大約0.5°C條件下)。由于降壓轉換器將5V、500mA轉換成電池充電時的1.5V、1.1A，電路供給電池的電流(1.1A)大于從USB接口獲得的電流(500mA)。需要注意的是，由于在低充電速率下不能正確判斷充電終止，只能采用500mA或更大功率的端口進行充電。所以，當枚舉確定只有100mA電流可用時，不應激活充電。系統通過關閉TMR上的Q2，使定時器電(dian)阻懸空(kong)，停止充電(dian)。

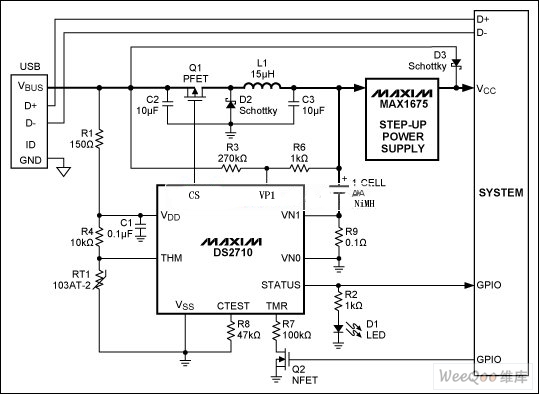

圖1. USB供電的單節NiMH電池開關模式充電器

　　該充電器另(ling)外一項特別有用(yong)的功(gong)能是：通過檢測電(dian)(dian)池(chi)阻(zu)抗(kang)確定接入的是否為堿(jian)性(xing)(xing)電(dian)(dian)池(chi)或故障電(dian)(dian)池(chi)，檢測到這(zhe)種狀況時將禁止充電(dian)(dian)。這(zhe)就允許用(yong)戶在緊急情況下插入堿(jian)性(xing)(xing)電(dian)(dian)池(chi)，無需擔心意外充電(dian)(dian)。
