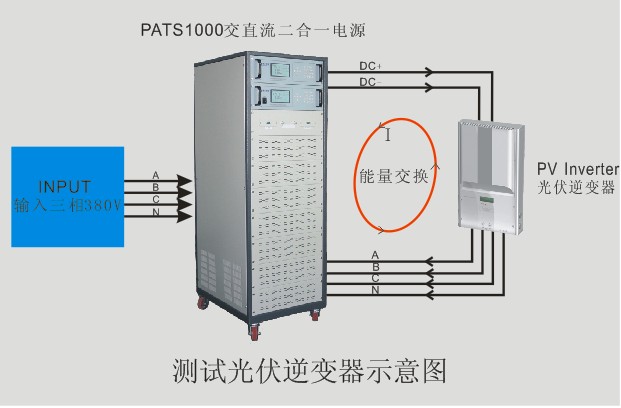

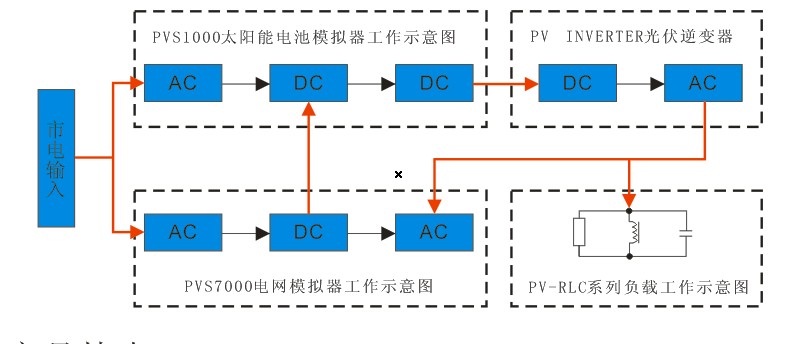

光伏測試交直流二合一電源測試方框圖

產品特點(dian)

■ 功率規格：PATS1005-PATS1900S（5KVA-900KVA）（900KVA以上定做）
■ 電壓規格：AC相電壓0-320VAC（320VAC以上定做）DC電壓 300V，600V，1000V
■ 輸出頻率：44.999-99.999Hz，步距0.001Hz（40-500Hz選配）
■ 三相電壓獨立可調
■ 三相電相位可調
■ 有輸入PFC電路,有EMI濾波，AC輸出波形純正，DC輸出紋波小，干擾小
■ 采用先進的直接數字頻率合成器(DDS)波形產生技術,頻率穩定度高，連續性好
■ 輸出電壓，電流限定功能
■ 輸出電壓，頻率變化同步TTL信號
■ STEP模式一次可執行30組不同電壓，頻率漸變，并可做連續999999次循環測試
■ LVRT模式專門針對并網逆變器做低電壓穿越實驗
■ 內建多種不同諧波的失真波形，各模式可直接調用輸出
■ 通過上位機諧波編輯器還可以自定義編輯不同諧波含量的失真波形下載輸出
■ 可模擬電壓周期中斷，瞬降，瞬升和變異等多種復雜的波形，滿足用戶做多種測試
■ 高電流波峰因素，適用于浪涌電流測試
■ 具有10組記憶，可以將常用的參數（電壓，頻率）存儲，以便使用時輕松調用
■ 測量精度高，適用電流正弦半波及其類似的帶直流分量的各種波形的測試
■ 提供DC輸出，與并網逆變器構成循環通路，可省去負載，大大降低能量損耗
■ 通過更改填充因子（Fill Factor），可模擬多種太陽能電池板的輸出特性
■ 可模擬太陽能電池板輸出特性
■ 可模擬不同溫度和光照下的I-V曲線
■ 可模擬太陽能電池板被遮罩時的I-V曲線
■ 可測試動態和靜態下的MPPT情況
■ 具有恒功率模式
■ 提供嵌入式智能化PC機監控系統
■ 標配RS232通訊接口（RS485，GPIB選配）
■ 提供過壓，過流，過載，短路，限流，限壓等保護功能
