用一塊鋰電池充電板，改制成一款輸出電壓、輸出電流均可調整的充電器。

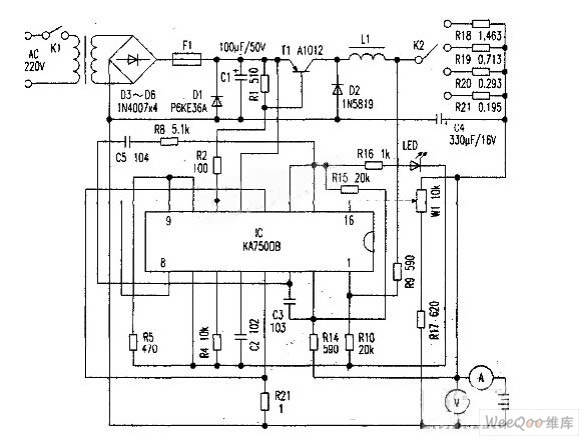

   電路如附圖所示：此鋰電池充電板原用于汽車電源給手機7.2V鋰電池充電，其充電過程是先恒流充電，再恒壓緩充，最后恒壓浮充。根據其原理，再增加電源變壓器、整流濾波電路、電阻R17～R21、W1、電壓表、電流表等元件，使之成為一款輸出電壓在DC2V～DC15V，輸出電流在100mA、200mA、500mA、1.5A四擋可變的充電器。

   此充電器整流濾波后的輸出電壓可在DCl8V～DC36V之間選擇。輸出電壓由W1調節，可以在DC2V～DCl5V范圍內變化。如果輸出電壓要超過15V，需增加C4的耐壓值。

輸(shu)出電(dian)(dian)(dian)(dian)流(liu)由(you)K2選擇控(kong)制(zhi)，如果要(yao)輸(shu)出電(dian)(dian)(dian)(dian)流(liu)大(da)于1.5A，需(xu)增加T1的(de)(de)散(san)熱片面積，并將L1的(de)(de)線徑加粗(cu)。其改制(zhi)的(de)(de)難點是制(zhi)作電(dian)(dian)(dian)(dian)阻(zu)(zu)：R18、R19、R20、R21。筆(bi)者(zhe)通(tong)過查(cha)詢得知(zhi)φ0.13mm漆(qi)(qi)包(bao)線的(de)(de)阻(zu)(zu)值是1322Ω/km；φ0.21mm的(de)(de)漆(qi)(qi)包(bao)線阻(zu)(zu)值是506Ω/km，再經計算得出以上電(dian)(dian)(dian)(dian)阻(zu)(zu)所(suo)需(xu)漆(qi)(qi)包(bao)線長度(du)后，繞制(zhi)在圓柱形絕緣體(ti)上，并在調試(shi)中根據(ju)輸(shu)出電(dian)(dian)(dian)(dian)流(liu)大(da)小修剪漆(qi)(qi)包(bao)線的(de)(de)長度(du)。

  經以(yi)上改制，此充(chong)電(dian)器不但可以(yi)為(wei)各(ge)種規(gui)格電(dian)池(chi)恒壓恒流充(chong)電(dian)，還能作為(wei)直流電(dian)源使(shi)用。
