（1）快樂牌KLG智能充電器

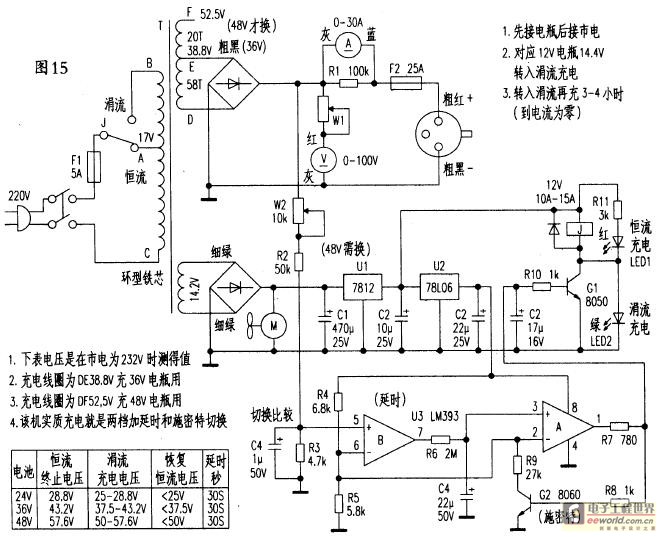

　　快樂牌KLG智能充電器是一款貨運三輪常用的大功率帶環牛變壓器的充電器。電路原理圖見圖15所示。


　　

　　變壓器T初級有一個抽頭。次級有兩個獨立繞組。下邊14V是輔助電源繞組。給控制電路供電；上邊充電繞組有個抽頭，供36V電瓶充電使用。上邊是供48V電瓶（未用）。市電通過繼電器常閉觸點J-1接在初級抽頭A上時，是恒流充電位置，輸出43.2V；通過繼電器常開觸點接在初級上端B時，是涓流充電位置，輸出37.5V～43.2V。
　　U3、G2組成滯后型電瓶電壓檢測電路，電瓶電壓通過電壓取樣電阻W2、R2和R3加到U3B的⑤腳，當電瓶電壓升到43.2v時，U3B翻轉，⑦腳輸出高電平，U3A翻轉，其①腳輸出高電平，導致G2導通，使U3基準電位下降，產生滯遲閉鎖效應。此時由于U3A的①腳輸出高電平，G1導通，繼電器J得電，繼電器常開觸點接在B點上，進入涓流充電位置，輸出37.5V～43.2V。調整W2可以改變切換電壓。R6、C6是積分電路，延時一分鐘左右。
　　該充電器用于48V電瓶充電時，只需做兩處改動：充電主繞組由抽頭改接到上端；增大電壓取樣電阻上半部分。如有必要則更換電壓表頭。
　　（2）千鶴100Hz脈沖充電器

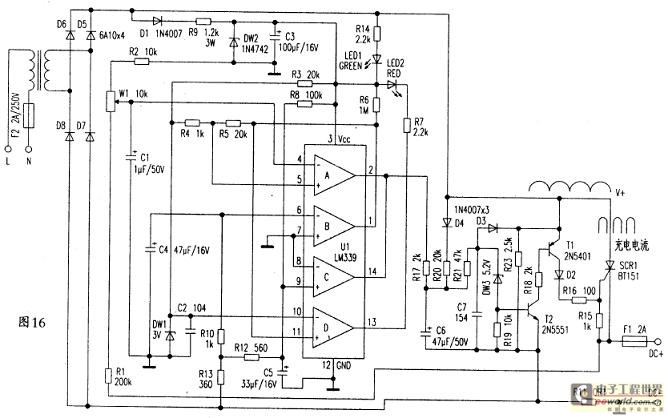

　　電路原理圖見圖16。工頻變壓器T1是降壓變壓器，D5～D8組成橋式整流，輸出的脈動直流不經濾波供電瓶充電。

　　


　　上述脈動直流經D1、R9、DW2為控制電路供電。 充電開關SCRl是單向可控硅，它導通時為電池充電，由于供電電源是饅頭形的100Hz脈動直流電，過零時關斷，所以這個充電器為100Hz脈沖充電器，充電電流波形如圖16中所示。
　　充電開關控制由DW3、T1、T2組成。在饅頭形的100Hz脈動直流電的每個周期，V+電位上升到DW3反向擊穿時，V+經D4、R20、R21、DW3使T2導通，進而使T1導通，V+經T1、D2使SCR1導通，在V+電位高于電瓶電壓時，V+對電瓶充電。但是，如果將R20和R21分壓點接地，V+電位再高，DW3、T2、T1、SCR1也不會導通。保護電路和充電停止就是利用將R20和R21分壓點電位拉低實現關閉充電輸出。
　　電瓶電壓限壓檢測由U1A、R1、W1、R2組成。當電瓶電壓上升到43.5V時，U1A翻轉，它的②腳對地導通，通過R17將R20和R21分壓點電位拉低實現關閉充電輸出。
　　充電電流限流檢測由U1C、R12、R13組成，當充電電流超過限定值時，電流取樣電阻R11左端電位降低到使U1C翻轉，它的（14）腳對地導通，同樣將R20和R21分壓點電位拉低實現關閉充電輸出。
　　充電狀態檢測由U1B、R10、R13組成，當充電電流超過規定值時，電流取樣電阻R11左端電位降低到U1B翻轉，它的①腳變為高電位，促使充電狀態顯示驅動U1D翻轉，其（13）腳電位變高，充電燈LED2熄滅。在U1B的①腳電位變高時，也升高了U1A的基準電壓，即升高了電瓶限壓的門檻電壓值，充電脈沖電流波形左邊變窄，即使充電電流下降。
