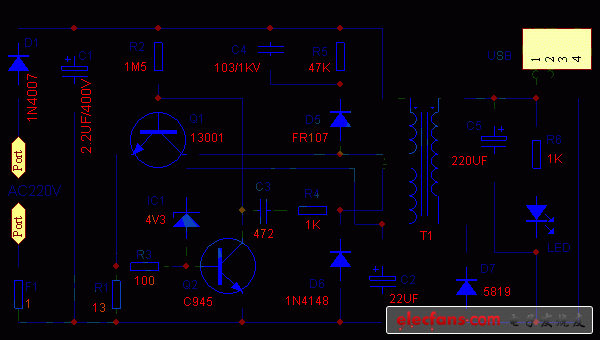

說明：為了簡化電路，達到學習目地，圖中用1歐的電阻F1起到保險絲的作用，用一個二極管D1完成整流作用。接通電源后，C1會有300V左右的直流電壓，通過R2給Q1的基極提供電流，Q1的發射極有R1電流檢測電阻R1，Q1基極得電后，會經過T1的（3、4）產生集電極電流，并同時在T1的（5、6）（1、2）上產生感應電壓，這兩個次級絕緣的圈數相同的線圈，其中T1（1、2）輸出由D7整流、C5濾波后通過USB座給負載供電；其中T1（5、6）經D6整流、C2濾波后通過IC1（實為4.3V穩壓管）、Q2組成取樣比較電路，檢測輸出電壓高低；其中T1（5、6）、C3、R4還組成Q1三極管的正反饋電路，讓Q1工作在高頻振蕩，不停的給T1（3、4）開關供電。當負載變輕或者電源電壓變高等任何原因導致輸出電壓升高時，T1（5、6）、IC1取樣比較導致Q2導通，Q1基極電流減小，集電極電流減小(xiao)，負(fu)載能力變小(xiao)，從而導致輸(shu)(shu)出電壓降(jiang)低；當輸(shu)(shu)出電壓降(jiang)低后(hou)(hou)，Q2取樣后(hou)(hou)又(you)會截(jie)止，Q1的負(fu)載能力變強，輸(shu)(shu)出電壓又(you)會升高；這樣起到自動穩壓作用(yong)。

　　本電(dian)路(lu)雖然(ran)元件少，但是還設(she)計有過(guo)流過(guo)載(zai)(zai)(zai)(zai)短(duan)(duan)路(lu)保護功能。當(dang)負(fu)(fu)載(zai)(zai)(zai)(zai)過(guo)載(zai)(zai)(zai)(zai)或者(zhe)(zhe)短(duan)(duan)路(lu)時，Q1的(de)(de)(de)(de)集電(dian)極電(dian)流大(da)增，而Q1的(de)(de)(de)(de)發(fa)射極電(dian)阻R1會產生(sheng)較高的(de)(de)(de)(de)壓降，這(zhe)個過(guo)載(zai)(zai)(zai)(zai)或者(zhe)(zhe)短(duan)(duan)路(lu)產生(sheng)的(de)(de)(de)(de)高電(dian)壓會經過(guo)R3讓Q2飽和(he)導通，從而讓Q1截止(zhi)停止(zhi)輸(shu)出防(fang)止(zhi)過(guo)載(zai)(zai)(zai)(zai)損(sun)壞。因此(ci)，改(gai)變(bian)R1的(de)(de)(de)(de)大(da)小(xiao)(xiao)，可以改(gai)變(bian)負(fu)(fu)載(zai)(zai)(zai)(zai)能力，如(ru)(ru)果(guo)要求輸(shu)出電(dian)流小(xiao)(xiao)，例如(ru)(ru)只(zhi)需(xu)要輸(shu)出5V100MA，可以將R1阻值改(gai)大(da)。當(dang)然(ran)，如(ru)(ru)果(guo)需(xu)要輸(shu)出5V500MA的(de)(de)(de)(de)話，就需(xu)要將R1適(shi)當(dang)改(gai)小(xiao)(xiao)。注意：R1改(gai)小(xiao)(xiao)會增加燒壞Q1的(de)(de)(de)(de)可能性，如(ru)(ru)果(guo)需(xu)要大(da)電(dian)流輸(shu)出，建議更換13003、13007中(zhong)大(da)功率管。

　　C4、R5、D5起什么作用呢？T1變壓器是電感元件，Q1工作在開關狀態，當Q1截止時，會在集電極感應出很高的電壓，這個電壓可能高達1000伏以上，這會使Q1擊穿損壞，現在有了高速開關管D5，這個電壓可以給C4充電，吸收這個(ge)高(gao)壓，C4充電(dian)后可以(yi)立即通(tong)過R5放電(dian)，這樣(yang)Q1不會因集電(dian)極的(de)高(gao)電(dian)壓擊穿(chuan)損(sun)壞(huai)了，因此，這三(san)個(ge)元件如有開關(guan)或者損(sun)壞(huai)，Q1是非常(chang)危(wei)險的(de)，分分秒(miao)秒(miao)都可能(neng)會損(sun)壞(huai)。
