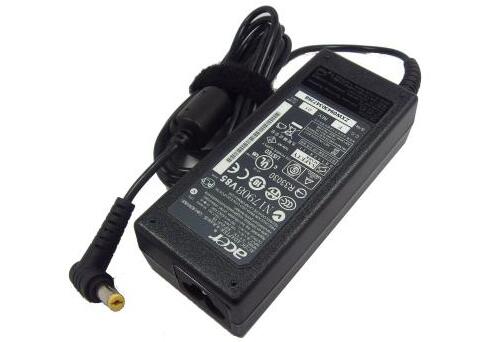

筆記本電源適配器的構造是怎樣的?拆解后有哪些部件?
筆記本電源適配器是(shi)(shi)我們(men)常(chang)用的(de)工具(ju),但是(shi)(shi)你了解(jie)它的(de)構造嗎?筆記本(ben)電源適配器的(de)構造是(shi)(shi)怎樣的(de)?拆解(jie)后有哪些部件?今天我們(men)一(yi)起來看一(yi)下!
1、壓敏電(dian)阻(zu),其功能是當外界電(dian)壓過高時,壓敏電(dian)阻(zu)阻(zu)值迅速變得很小,與壓敏電(dian)阻(zu)串(chuan)聯(lian)的保險(xian)絲被(bei)熔斷,從而保護(hu)其他電(dian)路不被(bei)燒壞。
2、保(bao)險(xian)絲(si),規格為(wei)2.5A/250V,當電路中(zhong)的(de)電流過大時,保(bao)險(xian)絲(si)會熔斷(duan)以保(bao)護其他元件。
3、電感(gan)線(xian)圈(又稱(cheng)扼流圈),主要功(gong)能是(shi)降低(di)電磁干擾。
4、整流(liu)橋(qiao),規格為D3SB,作用是把(ba)220V交流(liu)電變為直流(liu)電。
5、濾波電容(rong),規格為180μF/400V,作用是(shi)濾除直流電中的(de)交流紋波,使(shi)電路(lu)工作更可靠。
6、運放IC(集成電(dian)路),保護電(dian)路、電(dian)壓調(diao)節(jie)的重(zhong)要(yao)組成部分(fen)。
7、溫度(du)(du)(du)探頭,用于探測電(dian)源適(shi)配器的內部溫度(du)(du)(du),當溫度(du)(du)(du)高于某一設定(ding)值時(shi)(不同品牌的電(dian)源適(shi)配器,其設定(ding)的溫度(du)(du)(du)閥值略有不同),保護電(dian)路會(hui)切斷(duan)適(shi)配器的電(dian)壓輸出,從而(er)保護適(shi)配器不受損壞(huai)。
8、大(da)功率開(kai)關管(guan)(guan),是開(kai)關電源中的(de)核心元件之一(yi)(yi)(yi),開(kai)關電源能“一(yi)(yi)(yi)開(kai)一(yi)(yi)(yi)關”地工(gong)作,開(kai)關管(guan)(guan)功不可(ke)沒(mei)。
9、開(kai)關變壓器(qi),開(kai)關電源中的核心元件之(zhi)一。
10、次級(ji)整(zheng)(zheng)流(liu)管,功(gong)能是(shi)(shi)把低壓(ya)交流(liu)電變為低壓(ya)直流(liu)電。在IBM的(de)電源適配器中,整(zheng)(zheng)流(liu)管往往是(shi)(shi)由兩(liang)個大功(gong)率并聯工作(zuo)的(de),以(yi)獲得較大的(de)電流(liu)輸出。
11、次級濾(lv)波(bo)電容(rong),規格為(wei)820μF/ 25V,共有兩個,起(qi)濾(lv)除低壓(ya)直(zhi)流(liu)電中的(de)紋波(bo)的(de)作用。
除上(shang)述元件外,電(dian)源適(shi)配器電(dian)路板(ban)上(shang)還有可調電(dian)位(wei)器及其他阻容元件。
