鋰電池充電器參數設置

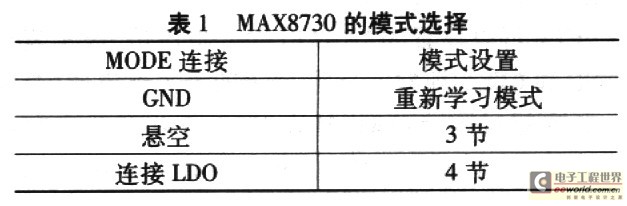

    表1給出了MAX8730的模式選擇。通過VCTL外接的分壓電阻,可以設置充電終止電壓。電池充電終止電壓與電流的化學特性和電池構造有關,具體參數由電池廠商提供(gong)。充(chong)電終(zhong)止電壓(ya)(VBATT)與電池節(jie)數(CELLS)以(yi)及VCTL上電壓(ya)VVCTL的關(guan)系由(you)下式(shi)

  確定:









  VCTL接LDO時,缺省(sheng)設置電(dian)池的(de)充(chong)(chong)電(dian)終止電(dian)壓(ya)為(wei)4.2 V/節(jie),充(chong)(chong)電(dian)終止電(dian)壓(ya)的(de)精度為(wei)O.7%。

  ICTL設置允許流(liu)(liu)經檢流(liu)(liu)電(dian)阻RS2的最大充電(dian)電(dian)流(liu)(liu)。CSIP和CSIN之間的滿(man)量程差分(fen)電(dian)壓值為135 mV(RS2=30 mΩ時(shi),電(dian)流(liu)(liu)為4.5 A)。根據下(xia)列(lie)公式(shi)設置ICTL:









  ICTL的滿量程輸入范圍為0至3.6 V。欲關斷充電器,可將ICTL拉低至65 mV以下。

  CLS可以設置MAX8730輸入限流值,設定流過CSSP和CSSN(即檢流電阻RSl)的最大電流值。當輸入電流超過限流值時,MAX8730可以降低充電電流,優先為系統負載供電,從而降低對適配器的要求。總的輸入電流等于負載電流加上充電器的輸入

  電流,可(ke)由下列公(gong)式表示:









  其(qi)中(zhong)η為DC-DC轉換器的效率(典型值為85%至95%)。

  CSSP和CSSN之間的(de)滿量程差分(fen)電(dian)壓為75mV,可(ke)以(yi)根據以(yi)下(xia)公(gong)式,設定CLS的(de)值(zhi):

  VCLS=ILIMITxRSl×(VREF/75 mV)

  CLS的輸入范(fan)圍為1.1 V至VREF。

  3 穩定性討論

  MAX8730的充電(dian)(dian)電(dian)(dian)壓調節環、充電(dian)(dian)電(dian)(dian)流(liu)調節環和輸入電(dian)(dian)流(liu)調節環分別在CCV、CCI和CCS引腳處進行(xing)補償(chang)。

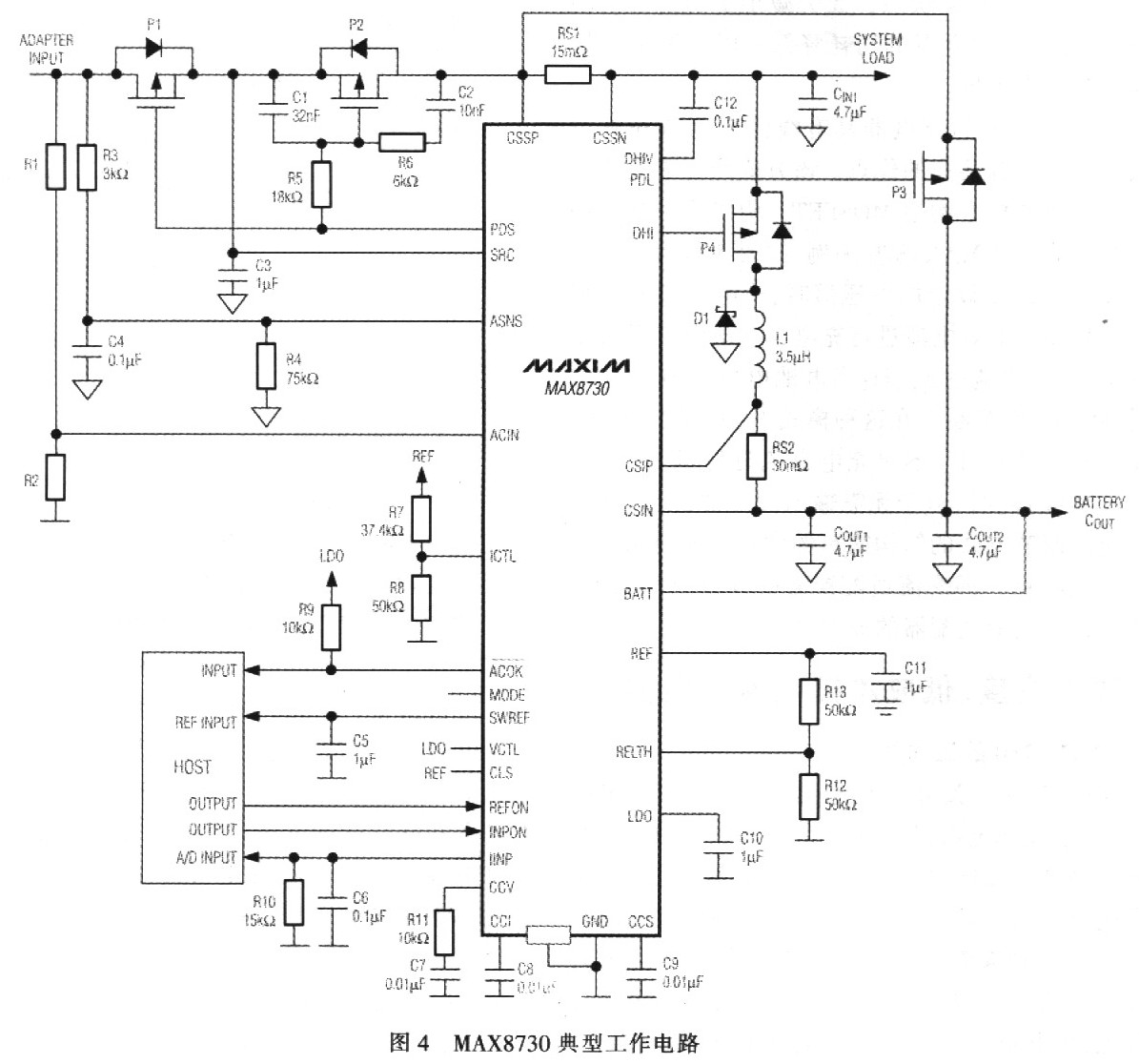

  如圖4所示,電壓調節環路的補償需要引入一對零點-極點對,因此補償網絡由CCV和RCV構成。在低頻時,極點為電壓環響應提供必要的滾降。零點用于補償輸出電容和負載所引入的極點。由于輸出電容的阻抗對充電電(dian)流(liu)(liu)環(huan)(huan)路(lu)以及(ji)輸入(ru)電(dian)流(liu)(liu)環(huan)(huan)路(lu)響應(ying)的(de)影響極小,因此僅(jin)需(xu)要引入(ru)單個(ge)極點對兩個(ge)電(dian)流(liu)(liu)環(huan)(huan)路(lu)進行補償(chang)。CCV、CCI和CCS環(huan)(huan)路(lu)補償(chang)的(de)詳細計算方法(fa)參見MAX8730數(shu)據資料,圖4給出了(le)補償(chang)電(dian)容和電(dian)阻的(de)推薦(jian)值。
